En els camps de les bateries d'energia nova, els compostos conductors, els recobriments{0}}d'alt rendiment i més, els nanotubs de carboni juguen un paper cada cop més important gràcies a les seves excel·lents propietats elèctriques, tèrmiques i mecàniques. Tanmateix, un problema que afecta tant als enginyers de R+D com als fabricants és que els nanotubs de carboni tenen una dispersibilitat extremadament pobra i són molt propensos a l'aglomeració, formant "boles enredades" que restringeixen severament la plena realització del seu rendiment. Aquest article analitzarà en profunditat les raons subjacents de la dificultat de dispersar els nanotubs de carboni, descriurà sistemàticament els mètodes principals per millorar la dispersibilitat de CNT i combinarà tecnologies de modificació de superfícies-avantguardes per oferir-vos una guia completa des dels principis fins a la pràctica. Al mateix temps, com a fabricant professional de nanotubs de carboni, també val la pena destacar els avenços de Shandong Tanfeng New Material en els processos de dispersió.

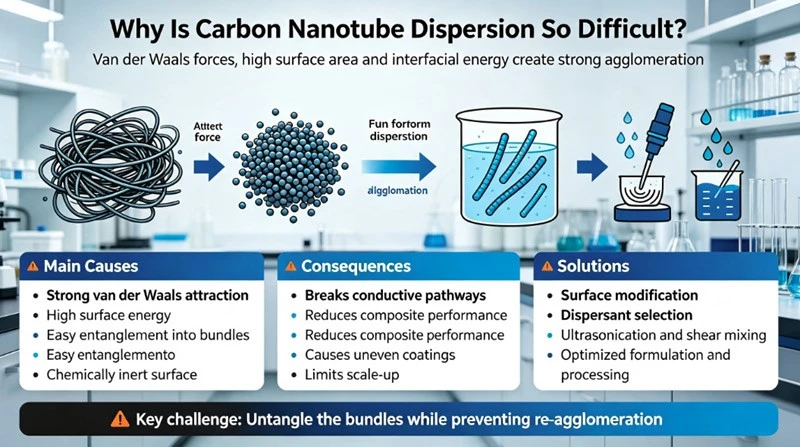

1. Per què són tan difícils de dispersar els nanotubs de carboni? - Tres causes fonamentals
L'essència de la dificultat per dispersar els nanotubs de carboni rau en les seves característiques físiques a escala nanomètrica - fortes forces de Van der Waals, relació d'aspecte extremadament alta i superfície hidròfoba. Aquests tres factors donen lloc a una tendència irreversible a l'aglomeració.
1. Forces de van der Waals extremadament fortes
La interacció de van der Waals entre nanotubs de carboni de-paret única pot arribar als ~500 eV/µm, molt superior a la de les nanopartícules típiques. La superfície llisa i altament conjugada dels CNT, combinada amb les interaccions d'apilament π-π, millora encara més la força d'unió entre tubs, fent que tendeixin a agregar-se fortament en paquets o "boles enredades".
2. Relació d'aspecte ultra-alta
La relació d'aspecte dels nanotubs de carboni normalment supera els 1000, el que significa que fins i tot amb un nombre reduït de tubs, es poden entreteixir fàcilment entre ells per formar una estructura de xarxa tridimensional. Un cop s'enreden, és molt difícil separar-los només amb la remenació convencional.
3. Superfície altament hidrofòbica amb manca de grups funcionals actius
L'esquelet de carboni sp² dels nanotubs de carboni és extremadament inert químicament i presenta poca humectabilitat tant en dissolvents polars com no -polars. La superfície no té grups funcionals disponibles per a l'enllaç químic, el que significa que no hi ha "punts d'ancoratge" entre els CNT i els materials de la matriu (com ara polímers o dissolvents), cosa que dificulta la formació d'interaccions estables.
2. Mètodes principals per millorar la dispersibilitat de CNT - Comparació de tres estratègies
Els mètodes per millorar la dispersibilitat de CNT es poden dividir en tres estratègies: dispersió mecànica, modificació covalent i modificació no-covalent. Cadascun té els seus avantatges i desavantatges i, a la pràctica, s'acostuma a utilitzar una combinació de múltiples estratègies.
| Tipus d'estratègia | Tecnologia representativa | Principi bàsic | Avantatges | Inconvenients |
|---|---|---|---|---|
| Dispersió mecànica | Ultrasons, fresat de boles, fresat de tres-rotlles | Aplica energia física externa per trencar les forces de van der Waals entre aglomerats | Funcionament directe, adequat per al processament-a gran escala | Pot danyar l'estructura CNT, escurçar la longitud del tub |
| Modificació covalent | Oxidació àcida, oxidació per cloració | Empelta grups funcionals com carboxil i hidroxil a la superfície del CNT | Enllaç fort, unió interfacial forta amb matriu | Destrueix l'estructura sp², sacrifica algunes propietats elèctriques/mecàniques |
| Modificació no-covalent | Adsorció de tensioactius, embolcall de polímers | Els tensioactius/polímers s'adsorbeixen a la superfície de CNT, mantenint la dispersió mitjançant un obstacle estèric o una repulsió electrostàtica. | Conserva l'estructura intrínseca de CNT, funcionament suau | Introdueix "impureses", la conductivitat pot disminuir, l'estabilitat relativament més feble |
Dispersió mecànica: el mètode físic més directe
Els ultrasons són el mètode més utilitzat als laboratoris, ja que genera efectes de cavitació en dissolvents per "aixecar" els aglomerats. El fresat de boles i el fresat de tres-rotllets són adequats per al processament per lots de purins d'alta-viscositat. Tanmateix, és important controlar l'entrada d'energia, ja que una acció mecànica excessiva pot tallar de manera irreversible els CNT i augmentar els defectes estructurals.
Modificació covalent: "empelt" de grups funcionals a CNT
La modificació covalent introdueix grups que contenen oxigen-, nitrogen- o clorur d'acil-a la superfície del CNT, canviant la seva polaritat superficial i millorant l'afinitat amb els dissolvents. Per exemple, l'oxidació de diòxid de clor (ClO₂·) pot introduir suaument grups hidroxil, carbonil i carboxil a la superfície de CNT a temperatura ambient mentre es preserva en gran mesura l'estructura tubular. La resistivitat de la pel·lícula CNT oxidada és només unes 3 vegades superior a la de la pel·lícula no oxidada (a 25 graus: 0,045 vs . 0.016 Ω·cm). Aquest mètode millora significativament la dispersibilitat de l'aigua mentre manté la conductivitat.
Modificació no-covalent: s'utilitza "Embolcall" en lloc d'"empelt"
La modificació no-covalent utilitza tensioactius o polímers per adsorbir-se físicament a la superfície de CNT sense destruir l'estructura conjugada. Els estudis han demostrat que després de la funcionalització no-covalent de CNT amb tensioactius com el dodecilbenzensulfonat sòdic (SDBS) i el bromur de cetiltrimetilamoni (CTAB), una suspensió amb una concentració inicial de 2 g/L s'estabilitza després de 240 hores d'emmagatzematge, amb la concentració final estabilitzant-se a 1,68 g/L, depenent de la superfície depenent de la superfície. tipus.
3. Com determinar si la dispersió és bona? - Detecció i avaluació quantitativa
Tots els mètodes de detecció tradicionals tenen limitacions. La tecnologia de RMN de baix-camp pot avaluar quantitativament de manera ràpida i no-destructiva l'estat de dispersió dels nanotubs de carboni a nivell molecular.
Per avaluar els resultats de la dispersió, els mètodes tradicionals inclouen l'anàlisi de la mida de les partícules làser (afectada fàcilment per la viscositat), la mesura de la viscositat (poca precisió) i SEM/TEM (camp de visió petit, representativitat deficient). La tecnologia de ressonància magnètica nuclear de baix -camp (RMN de camp-baix) ofereix un nou enfocament: detectant el temps de relaxació (T2) dels protons d'hidrogen (molècules de dissolvent) a la purina, es pot deduir l'àrea superficial específica i l'estat de dispersió de les partícules. Una T2 més curta indica una superfície específica més gran i una millor dispersió. Aquest mètode és ràpid (uns quants minuts), no-destructiu i precís.
4. Pràctica industrial de Shandong Tanfeng New Material
Shandong Tanfeng New Material, mitjançant els seus dispersants de desenvolupament propi i els seus equips CVD de tercera-generació, ha aconseguit una producció a gran-escala de pols CNT i pasta conductora, amb un temps de dispersió estable de la pasta superior a 3 mesos.
Com a fabricant professional de nanotubs de carboni, Shandong Tanfeng New Material ofereix una solució industrial al problema de la dispersió. La seva pasta conductora de nanotubs de carboni (model FB-121) utilitza un procés de dispersió únic que obre eficaçment els aglomerats CNT i manté una dispersió estable durant més de 3 mesos, amb una bona fluïdesa i facilitat d'ús per als clients.
A més, l'equip principal de l'empresa prové de l'Escola de Ciència i Enginyeria de Materials de la Universitat de Zhejiang. El seu equip CVD horitzontal de tercera-generació desenvolupat per si mateix redueix el temps de reacció a 30-45 minuts, amb una puresa de sortida superior al 98%. Pel que fa a la producció, el seu accionista té una base química de purificació de rentat àcid amb 5.000 tones de capacitat a Yancheng, Jiangsu, que proporciona suport a la cadena industrial per a la purificació de CNT i la compatibilitat amb dispersants.
5. La dispersió és el "primer obstacle" per a les aplicacions CNT
La dificultat per dispersar els nanotubs de carboni ve determinada per la seva naturalesa física, però mitjançant una combinació de dispersió mecànica i estratègies de modificació covalent/no{0}}covalent, es pot aconseguir una dispersió estable. A nivell industrial, fabricants nacionals com Shandong Tanfeng New Material ja han proporcionat solucions madures de pasta conductora.
Causes fonamentals de la dificultat de dispersió: van der Waals forces (~500 eV/µm) + ultra-high aspect ratio (>1000) + superfície inert hidròfoba.
Vies bàsiques de millora:Dispersió mecànica (obertura física) + modificació covalent (empelt de grups funcionals, millora de l'afinitat) + modificació no-covalent (adsorció de tensioactius, manteniment de la integritat estructural).
Referències d'indicadors quantitatius:Després de l'oxidació del diòxid de clor, la resistivitat augmenta només 3 vegades; després de la dispersió del tensioactiu, la suspensió es manté estable durant 240 hores, mantenint-se la concentració a 1,68-1,84 g/L.
Solucions industrials:Shandong Tanfeng New Material proporciona pasta conductora de nanotubs de carboni amb una dispersió estable superior a 3 mesos, adequada per a noves energies, automoció, aeroespacial i altres camps.
